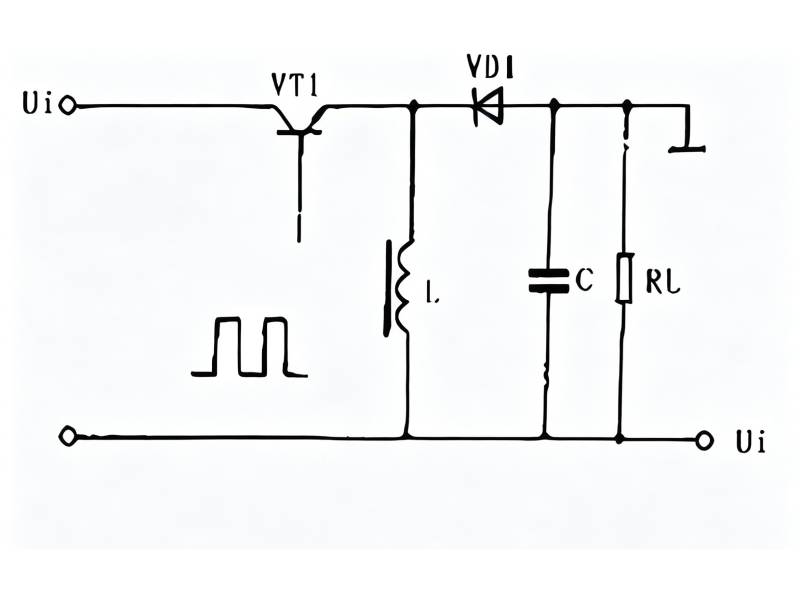

如果说降压式电源是“把大份饭分成小份餐的厨师”，升压式电源是“把零钱换成整钱的兑换机”，那反转式开关电源就是“既能升能降，还能把正的变成负的”的“变形大师”。这张电路图，就是这位“变形大师”的工作间，今天我们就用打工的视角，聊聊它是怎么实现电压的升降与反转的。
先介绍一下这个工作间里的核心成员：VT1是“闸门管理员”，由基极的脉冲信号指挥，控制着能量的进出；电感L是“能量仓库”，在闸门打开时囤货，闸门关闭时出货；二极管VD1是“单向通道”，保证能量只能从仓库流向客户，不能倒流；电容C是“备用充电宝”，在闸门打开时给客户供电，闸门关闭时补充能量；RL就是等着吃饭的“客户”，不仅要吃饭，还对饭的“正负”有特殊要求。
工作的过程分为两个阶段，就像“囤货期”和“出货期”。第一阶段是闸门打开（开关导通）：当VT1收到“开门”信号时，闸门打开，输入电压Ui直接加在电感L这个“仓库”上，电流流过电感，能量以磁场的形式被存进仓库里。此时，二极管VD1这个“单向通道”被反向偏置，处于关闭状态，客户RL拿不到新的能量，只能靠“备用充电宝”C里之前存的电荷维持供电。这段时间里，仓库的存货越来越多，为后续的出货做好准备。
第二阶段是闸门关闭（开关截止）：当VT1收到“关门”信号时，闸门关闭，输入被切断。此时，仓库里的能量不能消失，电感L会产生一个反向的“推力”，把自己存的能量推出去。这个推力会让“单向通道”VD1打开，能量从仓库里流出来，一边给客户RL供电，一边给“备用充电宝”C充电。最神奇的是，此时给客户的能量极性和输入的极性完全相反，实现了电压的反转，就像把正的变成了负的。
这位“变形大师”的厉害之处，在于它能根据客户的需求调整“出货量”：闸门打开的时间越长，仓库里存的能量就越多，给客户的能量就越多，输出电压的幅值就越高；闸门打开的时间越短，输出电压的幅值就越低。因此，它既能把输入电压“变小”，也能把输入电压“变大”，还能把极性反过来，简直是电源界的“全能选手”。
不过，这位“变形大师”也有自己的小缺点：因为要先囤货再出货，效率不如单纯的厨师或兑换机高，而且给客户的能量纹波也比较大，就像给客户的饭偶尔会有小波动。但在需要负电压或者输入电压忽高忽低的场景中，它依然是无可替代的选择，这也是它能在电源界一直活跃的原因。
