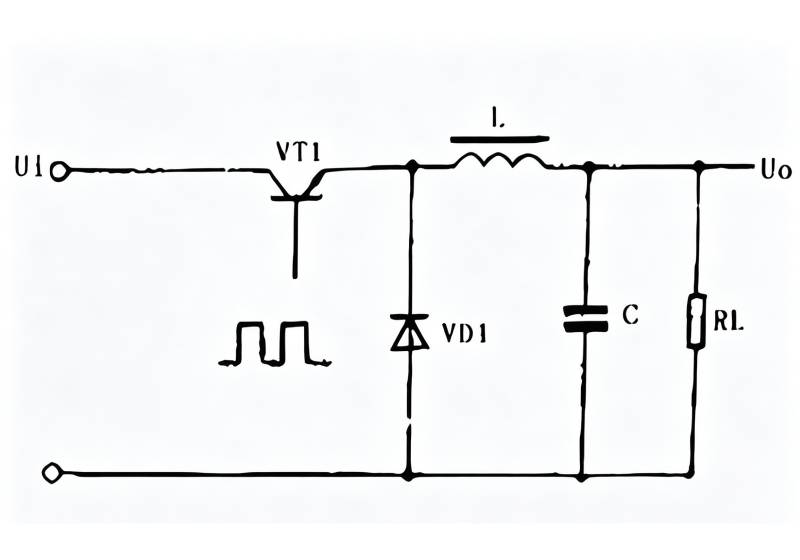

如果说电子设备是一个小世界，那么电源就是这个世界的“能量分配员”，而降压式开关电源，就是那个能把高压“大份饭”，高效分成低压“小份餐”的“能量厨师”。你提供的这张电路图，就是这位“厨师”的工作间，今天我们就用打工的视角，聊聊它是怎么用最少的工具，做出稳定又美味的“能量餐”的。
先介绍一下这个工作间里的核心成员：VT1是“掌勺大厨”，由基极的脉冲信号指挥，控制着“食材”（能量）的进出节奏；电感L是“保温锅”，既能在开饭时把能量存起来，也能在休息时继续给客户“保温供餐”；续流二极管VD1是“备用通道”，当大厨休息时，帮保温锅里的能量找到继续流向客户的路；电容C是“备餐间”，把能量过滤得更平滑，给客户提供口感更好的“能量餐”；RL就是等着吃饭的“客户”，需要稳定的低压能量才能干活。
工作的过程分为两个阶段，就像厨师的“备餐时间”和“保温时间”。第一阶段是大厨掌勺（开关导通）：当VT1收到“开工”信号时，闸门打开，高压“大份食材”（输入电压U1）直接送到电感L这个“保温锅”里。此时，VD1这个备用通道被反向偏置，处于关闭状态。能量一边直接流向客户RL，一边给电感L加热，让它储存能量，同时也给电容C这个备餐间补充库存。这个阶段，客户能吃到新鲜的能量，保温锅也被装满了。
第二阶段是大厨休息（开关截止）：当VT1收到“停工”信号时，闸门关闭，高压食材的供应被切断。但客户不能断餐，此时，保温锅L里储存的能量就派上用场了。为了不让锅里的能量消失，电感L会产生一个反向的“保温压力”，让续流二极管VD1这个备用通道打开，锅里的能量通过VD1继续流向客户RL和备餐间C。这个阶段，虽然大厨休息了，但客户依然能吃到稳定的能量，直到下一轮开工。
整个过程的关键，就是大厨的“开工时间”——也就是开关管的占空比。开工时间越长，保温锅装的能量就越多，客户分到的“餐”就越多，输出电压也就越高；反之，开工时间越短，输出电压越低。所以，只要调整大厨的开工节奏，就能精准控制给客户的“饭量”，这就是降压电源能灵活调节电压的秘密。
别看这个工作间的工具不多，它的效率却很高，几乎没有浪费。不像以前的“老厨师”（线性稳压器），只能靠倒掉多余的能量来降压，既浪费又发热，这位“开关厨师”靠“存起来再慢慢给”的方式，几乎把所有能量都送到了客户手里，效率能达到90%以上。它也因此成为了现代电子设备中最受欢迎的“能量厨师”，从手机充电器到单片机开发板，到处都能看到它忙碌的身影。
